Виды ультразвуковых датчиков
УЗ-датчик представляет собой устройство, которое генерирует ультразвуковые волны. Эти волны отражаются от тканей тела человека и в виде эхо-сигналов улавливаются этим же датчиком. Полученные эхо-сигналы датчик передает на компьютер, который использует их для создания изображения, называемого эхограммой. Основным элементом каждого ультразвукового датчика является пьезоэлектрический кристалл, который служит для генерации и приема ультразвуковых волн. К сожалению, индустрия медицинской визуализации уже более 40 лет использует один и тот же пьезоэлектрический материал.
Так было вплоть до недавнего времени, когда появился новый вид материала и новая технология ультразвуковых датчиков – монокристаллическая, что повлекло за собой значительное улучшение качества изображения.
Так было вплоть до недавнего времени, когда появился новый вид материала и новая технология ультразвуковых датчиков – монокристаллическая, что повлекло за собой значительное улучшение качества изображения.

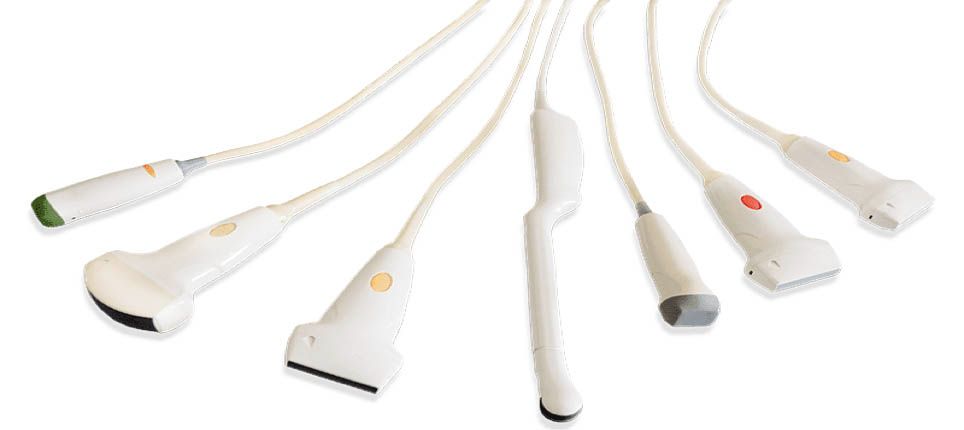

Виды УЗ датчиков
1. Конвексные
Называются так, поскольку УЗ-преобразователь имеет форму выпуклой (конвексной) решетки. Обеспечивают обширную зону обзора, расширяющуюся при исследованиях на средней и большой глубине. Обладают высоким поперечным разрешением. Но за счет выпуклой формы могут искажать близкие к поверхности структуры. С уменьшением частоты сканирования увеличивается глубина исследования и падает разрешение на малой глубине.
2. Линейные
Аналогичны конвексным по принципу действия, но отличаются плоской поверхностью без угла обзора. Предназначены для обследований суставов и других твердых областей, в которые не удается вдавить датчик конвексного типа. В качестве прослойки для уплотнения прилегания линейного датчика используется выравнивающая водяная насадка. Разновидности операционных плоских датчиков: T-, I-, U-, L-образные, гибкие лапароскопические.
3. Микроконвексные
Работают на частоте 4–9 МГц. Используются в многопрофильных клиниках для кардиологических, неонатальных, полостных исследований. В хирургии — для обследования операционного поля (выпускаются в виде пальцевой насадки). Высокая кривизна оптимальна для трансректальных и внутривагинальных исследований, осмотра тканей через родничок у новорожденных.
4. Фазированные
Устроены сложнее других видов датчиков. Отличаются малым размером и небольшой рабочей поверхностью — оптимальная конфигурация для кардиологии. За счет высокой частоты отлично визуализируют подвижные структуры. Поддерживают параллельную работу в любом режиме, в том числе непрерывно-волнового доплера. В отличие от микроконвексных датчиков, способны менять направление луча, поэтому кривизна здесь не требуется.
Пока не решены такие проблемы фазированного сканирования, как снижение качества картинки по краям, сужение обзора на малой глубине, недолговечность датчиков.
5. Механические
Подразделяются на две группы — с маятниковым и вращающимся УЗ преобразователем. Несмотря на появление новых типов датчиков, остаются единственным вариантом секторного обследования в диапазоне 180–360 градусов. Оптимальны для внутриполостных обследований. Также позволяют за счет малого размера работать в труднодоступных анатомических образованиях, например, внутри сосудов.
Минусы их в том, что за счет движений механики иногда возможна вибрация, затрудненность получения достоверной картинки на малой глубине, снижение поперечного разрешения на больших глубинах.
Называются так, поскольку УЗ-преобразователь имеет форму выпуклой (конвексной) решетки. Обеспечивают обширную зону обзора, расширяющуюся при исследованиях на средней и большой глубине. Обладают высоким поперечным разрешением. Но за счет выпуклой формы могут искажать близкие к поверхности структуры. С уменьшением частоты сканирования увеличивается глубина исследования и падает разрешение на малой глубине.
2. Линейные
Аналогичны конвексным по принципу действия, но отличаются плоской поверхностью без угла обзора. Предназначены для обследований суставов и других твердых областей, в которые не удается вдавить датчик конвексного типа. В качестве прослойки для уплотнения прилегания линейного датчика используется выравнивающая водяная насадка. Разновидности операционных плоских датчиков: T-, I-, U-, L-образные, гибкие лапароскопические.
3. Микроконвексные
Работают на частоте 4–9 МГц. Используются в многопрофильных клиниках для кардиологических, неонатальных, полостных исследований. В хирургии — для обследования операционного поля (выпускаются в виде пальцевой насадки). Высокая кривизна оптимальна для трансректальных и внутривагинальных исследований, осмотра тканей через родничок у новорожденных.
4. Фазированные
Устроены сложнее других видов датчиков. Отличаются малым размером и небольшой рабочей поверхностью — оптимальная конфигурация для кардиологии. За счет высокой частоты отлично визуализируют подвижные структуры. Поддерживают параллельную работу в любом режиме, в том числе непрерывно-волнового доплера. В отличие от микроконвексных датчиков, способны менять направление луча, поэтому кривизна здесь не требуется.
Пока не решены такие проблемы фазированного сканирования, как снижение качества картинки по краям, сужение обзора на малой глубине, недолговечность датчиков.
5. Механические
Подразделяются на две группы — с маятниковым и вращающимся УЗ преобразователем. Несмотря на появление новых типов датчиков, остаются единственным вариантом секторного обследования в диапазоне 180–360 градусов. Оптимальны для внутриполостных обследований. Также позволяют за счет малого размера работать в труднодоступных анатомических образованиях, например, внутри сосудов.
Минусы их в том, что за счет движений механики иногда возможна вибрация, затрудненность получения достоверной картинки на малой глубине, снижение поперечного разрешения на больших глубинах.
Наконец, помните, что датчик является очень важным и очень дорогим элементом ультразвукового аппарата. Поэтому после его приобретения вы должны эксплуатировать его, соблюдая следующие меры предосторожности:
- Не бросайте, не роняйте и не подвергайте датчик механическим воздействиям
- Избегайте повреждения кабеля датчика
- После каждого использования удаляйте с датчика излишки геля
- Не используйте спиртосодержащие растворы
